1.泵站自動化控制系統適用范圍
泵站自動化控制系統適用于城市排水泵站的自動化遠程監控及管理。泵站管理人員可以在泵站管理處的監控中心遠程監測站內格柵機的工作狀態、污水池水位、提升泵組工作狀態、出站流量、池內有害氣體濃度等；支持手動控制、自動控制、遠程控制格柵機、排風機及提升泵的啟停；圖像監視站內全景及重要的工位。
2.泵站自動化控制系統組成

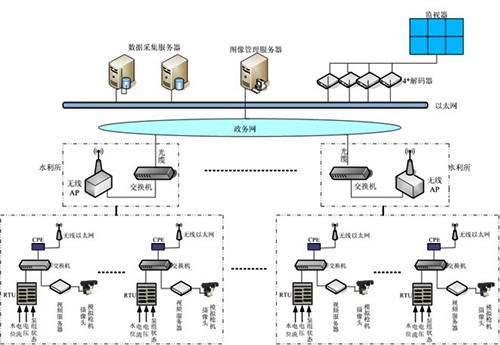

泵站自動化控制系統主要由監控中心、通信平臺、泵站遠程測控終端、計量測量及攝像設備組成。
3.泵站自動化控制系統通信平臺
一是有線通信：每個加壓泵站與管理處之間租用光纖通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺可傳輸連續圖像。
二是無線通信：每個加壓泵站與調度中心之間通過GPRS無線網絡通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，該通信平臺不能傳輸連續圖像。
泵站自動化控制終端的功能特點
◆測控終端被安裝在排水泵站，監測污水池液位；監測排污流量；監測泵的啟停狀態、控制模式、電壓、電流、保護狀態；監測安防報警、巡檢；監測有害氣體濃度。
◆支持水泵啟動設備手動控制、自動控制、遠程控制排水泵的啟停，支持遠程切換控制模式。
◆智能控制排水泵輪換工作，實現所有水泵均衡磨損。
◆采用集散式控制模式，每個泵站使用一個主控制器，每臺排水泵使用一個分控制器，分控制器是否投入使用可以控制。
◆自動、遠程控制格柵機控制工作。
◆支持采用現場工業以太網通信，支持光纖通信、支持GPRS無線通信。光纖通信時支持圖像監控。
◆現場顯示測控設備的工作狀態、顯示每臺水泵的工作電壓、電流、顯示污水池水位。
◆現場鍵盤讀取、修改、設置測控終端的工作參數。
◆定時存儲現場監控信息，以備查詢。
◆告警主動上報，如：液位超限告警、水泵工作狀態變化、電流電壓超限等告警。
◆支持遠程設置、修改終端的工作參數，實現遠程維護終端設備。
泵站監控中心主要功能
◆數據監測功能：
◆遠程控制功能
◆報警功能
◆數據存儲
◆信息查詢
◆數據報表
◆視頻監視
◆人機界面
◆權限管理
◆擴展
