旋渦過濾器

已閱：1740 2021/5/18

        漩渦式過濾器簡介

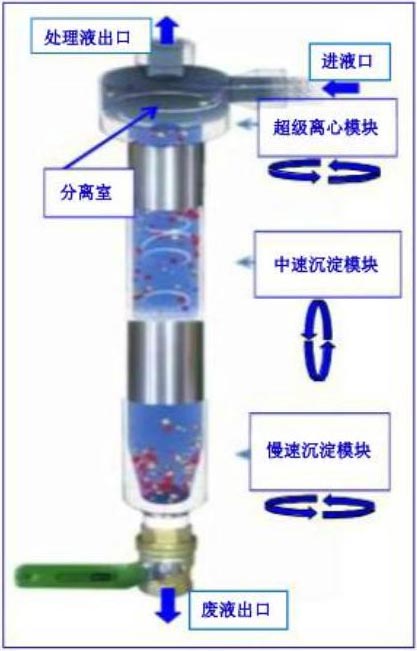

        1、漩渦式過濾器工作原理
        “漩渦式過濾器”通過特殊的設計結構，實現過濾液旋渦狀態下的三級分離，待分離處理液的混合液經過‘離心模塊’形成高速旋回流，通過超離心特殊設計結構快速向下分離混合液中的固體顆粒，向上排出處理液。設計在‘中速沉淀模塊’內部的特殊結構和加工表面，能有阻止高速旋回流的回流，同時使分離出的固體顆�？焖俪恋恚蛳乱苿�。在‘慢速沉淀模塊’，離心旋回流進一步減緩，螺旋流減速，沉淀顆粒物質匯集在廢液排出口，打開廢液排出口閥門，通過接連裝置排出分離出的固體顆粒物，完成 2mm～3μ m 的固體顆粒物從母液中分離出來，通過廢液排出口排出，實現混合液過濾液和微小固體顆粒物的分離。

2、漩渦式過濾器特點

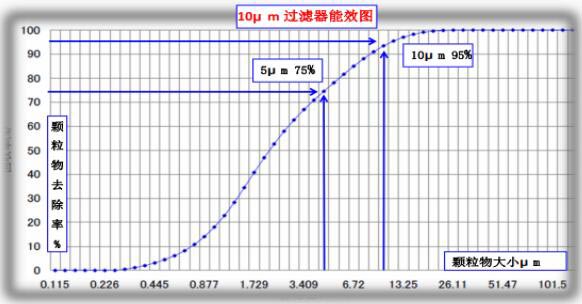

（1）根據不同流量選配單支漩渦式過濾器就可完成范圍 2mm～3μm 顆粒物的過濾，可捕集過濾各種比重＞1 的微小顆粒，過濾能力較強，詳見下圖：“10μ m 過濾器能效圖”。

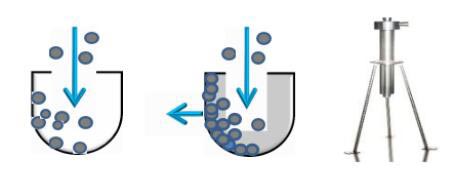

（2）漩渦式過濾器不會發生堵塞，設計有專門的排污通道可以完全排除異物（如右圖），工作效能穩定，不會發生過濾物堵塞濾料或濾料的耗損而降低過濾能力，也避免反沖洗消耗大量的干凈水。

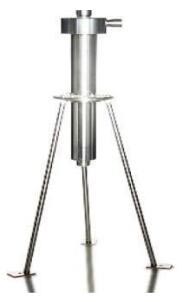

（3）漩渦式過濾器采用不銹鋼或鑄鐵中空棒結構形式，依靠自身機械結構進行顆粒物過濾，20年內免維護，避免像機械過濾器添加不同規格的砂石，碳吸附過濾器添加活性炭，保安過濾器配置濾芯等等濾芯濾膜過濾器要根據過濾物不同配置不同的耗材，避免造成除母液中分離出來的廢水廢渣外類似于失效膜（芯）等任何的二次產廢，同時，不需要更換、添加（補充）濾材，大大節省人工更換濾芯、濾膜運維成本和因此造成生產線的停工損失。

3、漩渦式過濾器的規格型號
依據過濾等級分為 10μ m、5μ m 和 3μ m 級三種規格，部分常規型號如下：

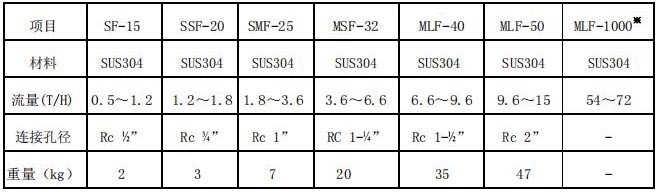

表一：不銹鋼材質 10μ m 漩渦式過濾器（常規型號）

※ 30-120T/H 的大流量漩渦式過濾器型號需要特殊訂制。

表二：不銹鋼材質 5μ m 漩渦式過濾器（常規型號）

※ 10-120T/H 的大流量漩渦式過濾器型號需要特殊訂制。

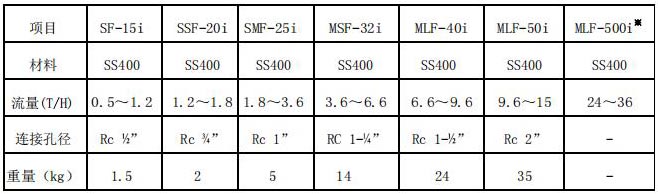

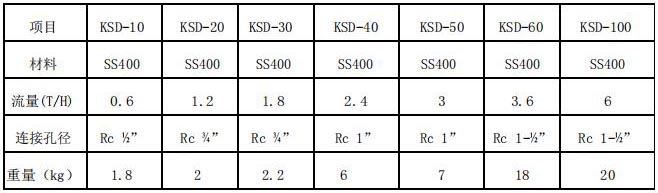

表三：碳鋼材質 10μ m 漩渦式過濾器（常規型號）

※ 30-120T/H 的大流量漩渦式過濾器型號需要特殊訂制。

        4、漩渦式過濾器主要適用領域
        （1）機加工領域
        漩渦式過濾器在該領域應用較廣也較早，已經成為日本沙迪克（慢走絲）、三菱、森精機、牧野（臥式加工中心、高精度線切割）等機器的標配。主要解決諸如‘加工中心、數控機床、慢走絲、研磨（拋光）機床’等加工冷卻液中的金屬顆粒物分離，取代常規的濾網過濾器，大大提高工件的加工精度的同時，減少刀具、鉬絲等耗材的損耗，減省了更換濾網的耗工耗材，有效降低加工成本。

        （2）鋼鐵冶金領域

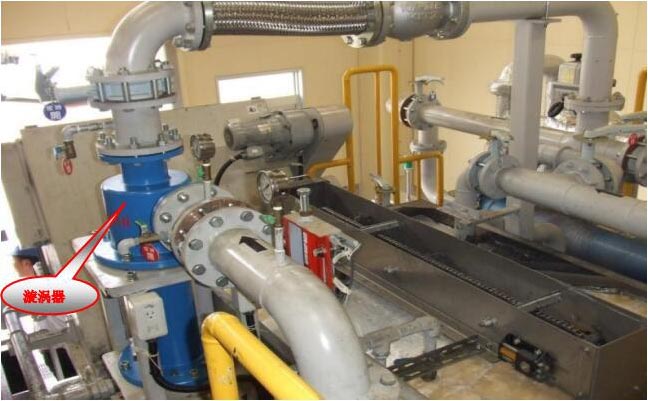

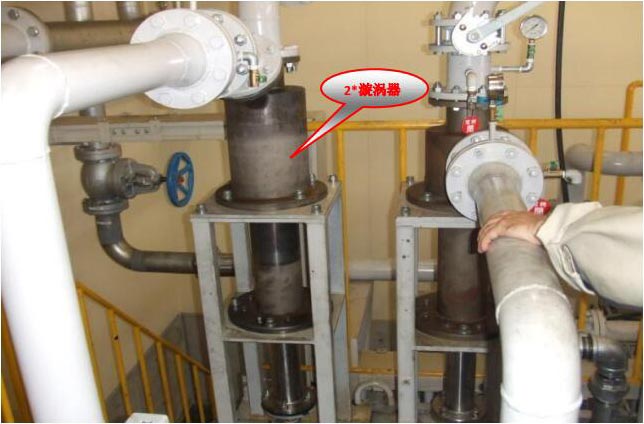

        漩渦式過濾器在該領域主要應用在“鐵精礦的燒結工序、還原生鐵的煉鐵工序、生產鋼坯的煉鋼及連鑄工序、制成各種鋼材的壓延工序配套的焦化、制氧等”生產工序冷卻水的固體顆粒物分離，大大地減少傳統過濾器的占地和過濾芯、膜的損耗，大大節省輔助工人的工時耗費。

（3）礦采領域
漩渦式過濾器在該領域主要應用在就地對地下水進行顆粒物分離，比如煤采，可實現就地過濾就地使用，避免傳統工藝耗能提升到地面利用大型沉降池沉降，再次耗能供給到工作面，大大節省動力耗能，同時節省大量的占地，省卻大量的運維費用，為節能降耗升級改造提供抓手。

（4）水務工程領域
漩渦式過濾器在該領域主要應用在水處理的“過濾”工序，替代傳統的濾池或者濾膜過濾，也可應用于城市供熱管網的水質調節，通過漩渦過濾器將供水中的顆粒物有效分離，減少管道堵塞和銹蝕。

（5）工業水沖洗領域
漩渦式過濾器在該領域主要應用在工業制品（包括大型棉絲織物）的水沖洗工序，對水中顆粒物的去除，替代傳統濾棉、濾芯的耗損，降低功耗，提高沖洗質量。

（6）其他需要將固體顆粒物從母液中分離工農業生產領域。

        5、旋渦式過濾器使用方法
        為保證旋渦式過濾器的較優工作狀態和較大過濾狀態，流經過濾器的混合液需要0.2MPa的壓差，即：進口-出口≥0.2MPa（△P）優選。壓力不足時，對大顆粒物依舊能夠分離，但降低了過濾器的工作效能。

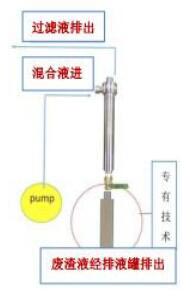

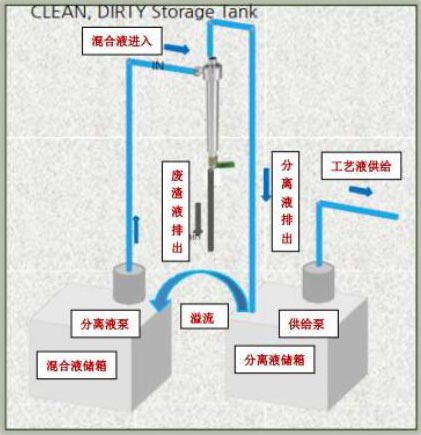

        下圖為常規“旋渦式過濾器工作示意圖”

        旋渦式過濾器使用
        方法如下：
        （1）首先選擇過濾顆粒物的級別，我們提供10μ m、5μ m 和3μ m三個規格。
        （2）根據工藝液的流量需求選擇適合流量的過濾器。
        （3）根據過濾工藝是新建線還是技改？新建可根據現場合理布置，可掛可支，也可以與相關管線關聯固定（該過濾器調試成功后20年免維護），對于技改升級，根據現場條件隨機布置，幾乎不占用空間，相關管線連接便利即可。

6、旋渦式過濾器與常規過濾器能效對比

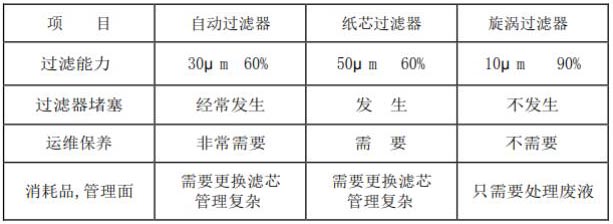

①自動過濾器、紙芯過濾器和漩渦式過濾器比較圖表

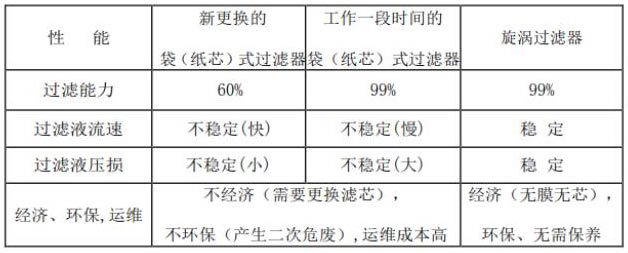

②袋式（紙芯）過濾器和旋渦式過濾器比較圖表

從對比圖表中可以看出，旋渦式過濾器也可稱為“免維護過濾器”，由于他不需要‘濾膜’、‘濾芯’等濾料介質，安裝調試完成后，在 20 年的質保期內無需任何的運維成本，一直穩定地工作，為客戶提供經濟性的服務。

        7、旋渦式過濾器能效簡析

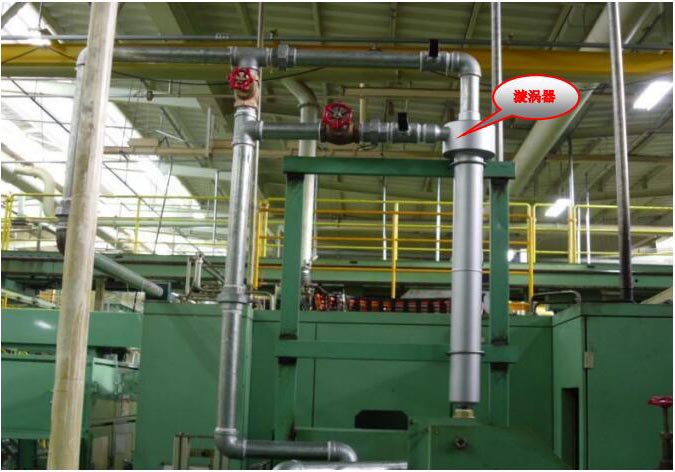

        我們拿工業發達和精細化管理到位的某日本汽車生產廠家就旋渦式過濾器的使用經濟性簡析，體現旋渦式過濾器在機加工生產領域的經濟價值：
        （1）服務客戶：日本某汽車生產企業。
        （2）應用工藝線：發動機缸體加工中心。
        （3）過濾液特征：機加工設備冷卻液。
        （4）廢渣特征：鋁渣。
        （5）安裝位置：污液槽與凈液槽之間（袋‘芯’式過濾器濾芯更換 2 次/天）。
        （6）應用效果：降低袋式過濾器清洗成本、更換成本和減輕廢物處理的負擔，增加了公司的生態形象。

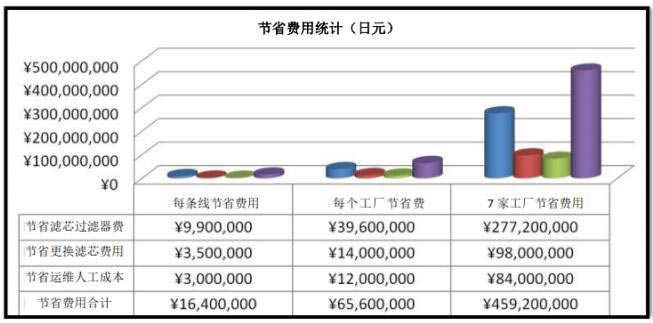

        （7）降本效益：（一個工廠配 4 條生產線，每生產線平均 14 臺設備，在日本已經應用的工廠有 7 家，按照一年時間統計數據如下）

從匯總表看出，每條生產線光機加工冷卻液過濾一項就能節省 100 萬元，20 年的免維護使用，旋渦式過濾器體現出高科技帶來的巨大效益。

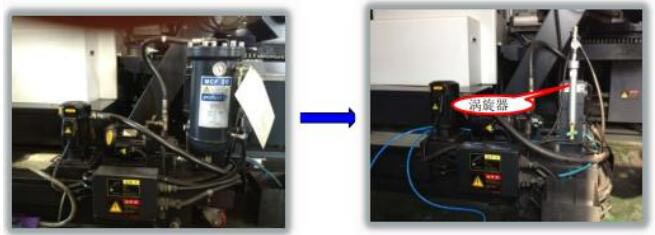

8、旋渦式過濾器和濾芯過濾器實際應用對比案例

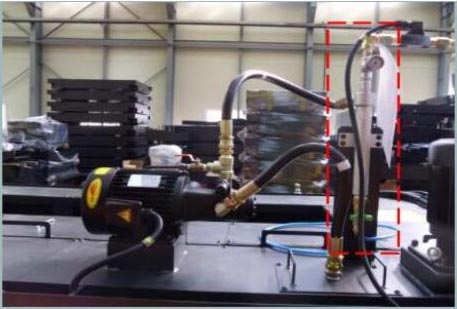

‘旋渦式過濾器’在韓國機加工領域已經得到廣泛應用，下面我們就“10μ m 級別，SF-15i(1.8T/H)*1 旋渦式過濾器”，在韓國D公司0.2MPa 壓差應用進行案例對比：

（1）原袋（濾芯）式過濾器，過濾級別 25μ m，過濾效果不穩定，每兩天更換一次濾芯，更換濾芯需要停產，每次更換完成后都需要環境清潔和重新調試設備，并且形成廢棄物‘危廢濾芯和部分過濾液的撒漏’，累計產生大量的“無效”工時，增加工人工作量，工效降低。

（2）技改 10μ m 渦旋式過濾器后，不再更換濾芯而停止生產線，不需要相關機器的檢查確認，冷卻系統保持穩定，提高了工人工作效率，環保、降本。

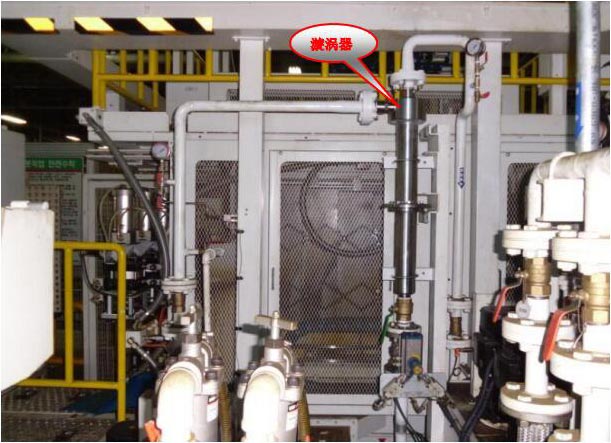

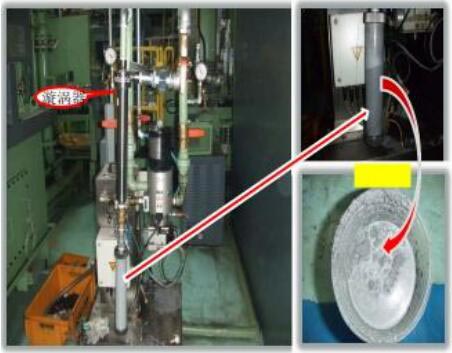

9、日本不銹鋼制品龍頭企業機加工工藝“10μ m 級 MLF-50（15T/H）*1”旋渦式過濾器替代“磁性過濾器”的應用案例

        （1）加工產品：不銹鋼制品、碳鋼焊接件、機械產品。
        （2）原采用‘磁性過濾器’問題：
         ①微小鐵屑不能被磁性過濾器過濾。除去率只有 17%。
         ②鐵渣沉淀在污水槽內，需要花費人力，時間去清理。
         ③摻雜沒有被濾凈的微小鐵屑的冷卻液，重新被循環使用后，微小鐵屑附著在產品表面，產生銹斑，影響了產品的質量。
        （3）采用“漩渦式過濾器后”效果如下：
        ①無需頻繁清理污水槽，省時提效。過濾率達到 97%。
        ②產品外觀質量得到改善，不再發生加工件銹蝕現象。
